Technische Daten
Abmessungen ThermCube Premium Plus
| Breite |
1000 mm |
| Höhe |
2000 mm |
| Tiefe |
600 mm |
| Gewicht |
290 kg |
Wärmepumpenmodul - Außeneinheit
| Heizleistung nach EN 14511 |
bei A2/W35 |
2,33 kW bis 8,20kW |
| bei A-7/W35 |
3,06kW bis 8,11kW |
| COP nach EN 14511 Teillast |
bei A2/W35 / A-7/W35 |
4,61 / 3,14 |
| Einsatzgrenzen |
Heizkreis |
20 bis 65 °C ab A-10 70°C |
| Wärmequelle |
-22 bis 35 °C |
| Luftvolumenstrom bei maximaler externer Pressung |
3500 m³/h |
| Druckverlust bei 1150 l/h Heizwasservolumenstrom |
0,07 bar |
| Maße (B x T x H ohne Schnittstellen und Bedienteil) |
1320 x 510 x 980 mm |
| Gewicht gesamt |
141kg |
| Kältemittel / Füllgewicht |
R290 / 1,05 kg |
| Schallleistungspegel |
min. / Nacht / max. |
49dB(A)/53dB(A)/59dB(A) |
| Anlaufstrom: direkt / mit Sanftanlasser |
<5A / - |
Wärmepumpenmodul - Inneneinheit
| Freie Pressung bei 1150 l/h Heizwasservolumenstrom |
0,07 bar |
| Maximaler Heizwasser-Volumenstrom |
1600 l/h |
| Maße (B x T x H ohne Schnittstellen und Bedienteil) |
610 x 365 x 725 mm |
| Gewicht gesamt |
25kg |
| Schallleistungspegel |
46dB(A) |
| Spannungscode Verdichter |
1~N/PE/230V/50Hz |
| Spannungscode Heizelement 3 Phasen |
3~N/PE/400V/50Hz |
| Spannungscode Steuerspannung |
1~N/PE/230V/50Hz |
| Elektroheizelement 3 / 2 / 1 phasig |
6 / 4 / 2 kW |
Membran Ausdehnungsgefäß Zilmet Zilflex H 25 Liter
| Volumen: |
25 Liter |
| Membrane geprüft nach |
DIN EN 13831 |
| EG-Baumusterzertifikat |
Ja |
| Anlagentemperatur max: |
-10 °C bis 120 °C |
| Membranbelastung max: |
+ 70 °C |
| Anschluss: |
¾ Zoll |
| Betriebsüberdruck max: |
4 bar |
| Standardvordruck: |
1,5 bar |
| Farbe: |
weiß |
Zweiwege Pumpengruppe mit Hydra GPO 25-6-130 ohne Mischventil Kugelhahn DN 25
| Abmessungen (L x B x H): |
390 x 275 x 140 mm |
| Anschlussabstand: |
125 mm |
| Obere Anschlüsse: |
2 x IG 1" |
| Untere Anschlüsse: |
2 x AG 1 1/2" |
| Maximaler Druck: |
6 bar |
| Maximale Temperatur: |
90° C |
| Pumpe: |
Hydro GPO 25-6-130 |
| Spannung: |
1~230 V, 50 - 60 Hz |
| Strom maximal: |
0,5 A |
| Energieeffizienzindex: |
EEI ? 0,20 |
| Leistungsaufnahme max.: |
65 W |
| Gewicht: |
ca. 5,3 kg |
| Modell: |
DN 25 |
Wilo Trinkwarmwasser-Zirkulationspumpe Star-Z Nova
| Werkstoffe: |
| Pumpengehäuse |
Messing (CuZn40Pb2) |
| Laufrad |
Edelstahl |
| Pumpenwelle |
Edelstahl |
| Lager |
Kohle, kunstharzimprägniert |
| Förderleistung: |
| Förderstrom max. |
0,4 m3/h |
| Förderhöhe max. |
0,9 m |
| Zulässige Fördermedien |
Trinkwasser und Wasser für Lebensmittelbetriebe |
| Zulässiger Einsatzbereich: |
| Temperaturbereich bei Einsatz in Trinkwassersystemen bei max. Umgebungstemperatur + 40 °C |
70 °C |
| Temperaturbereich bei Einsatz in Trinkwassersystemen bei max. Umgebungstemperatur |
2 bis +65 °C |
| max. zulässige Gesamthärte in Trinkwasserzirkulationssystemen: |
20 °dH |
| max. zulässiger Betriebsdruck |
10 bar |
| Rohranschlüsse: |
| Rohrverschraubung |
R 1/2 |
| Baulänge |
84 mm |
Lieferumfang
- ThermCube AI9 Premium Plus mit folgenden, bereits verbauten, Komponenten:
- Alpha Innotec Hydraulikmodul HDV 9-1/3
- Alpha Innotec Umschaltventil für Warmwasserbereitung
- Zweiwege Pumpengruppe Hydra GPO mit Mischventil und Stellmotor DN25
- Solarstation Hydra GPS PWM
- Wilo Star-Z Nova Zirkulationspumpe Rp1/2
- Kesselsicherheitsgruppe mit Sicherheitsventil, Manometer und Schnellentlüfter
- SpiroTrap Schlammabscheider inkl. Dämmung
- Grünbeck Füllstrecke thermaliQ:FB mit Entsalzungspatrone und Systemtrenner zur normgerechten Aufbereitung des Heizungwassers nach VDI 2035
- Steckerfertiger Anschluss mit Sicherungskasten mit FI-Schutzschalter und B16 Sicherungsautomaten
- Alpha Innotec Luft/Wasser-Wärmepumpe LWDV 91-1/3 Außeneinheit
Einführung in das ThermCube System

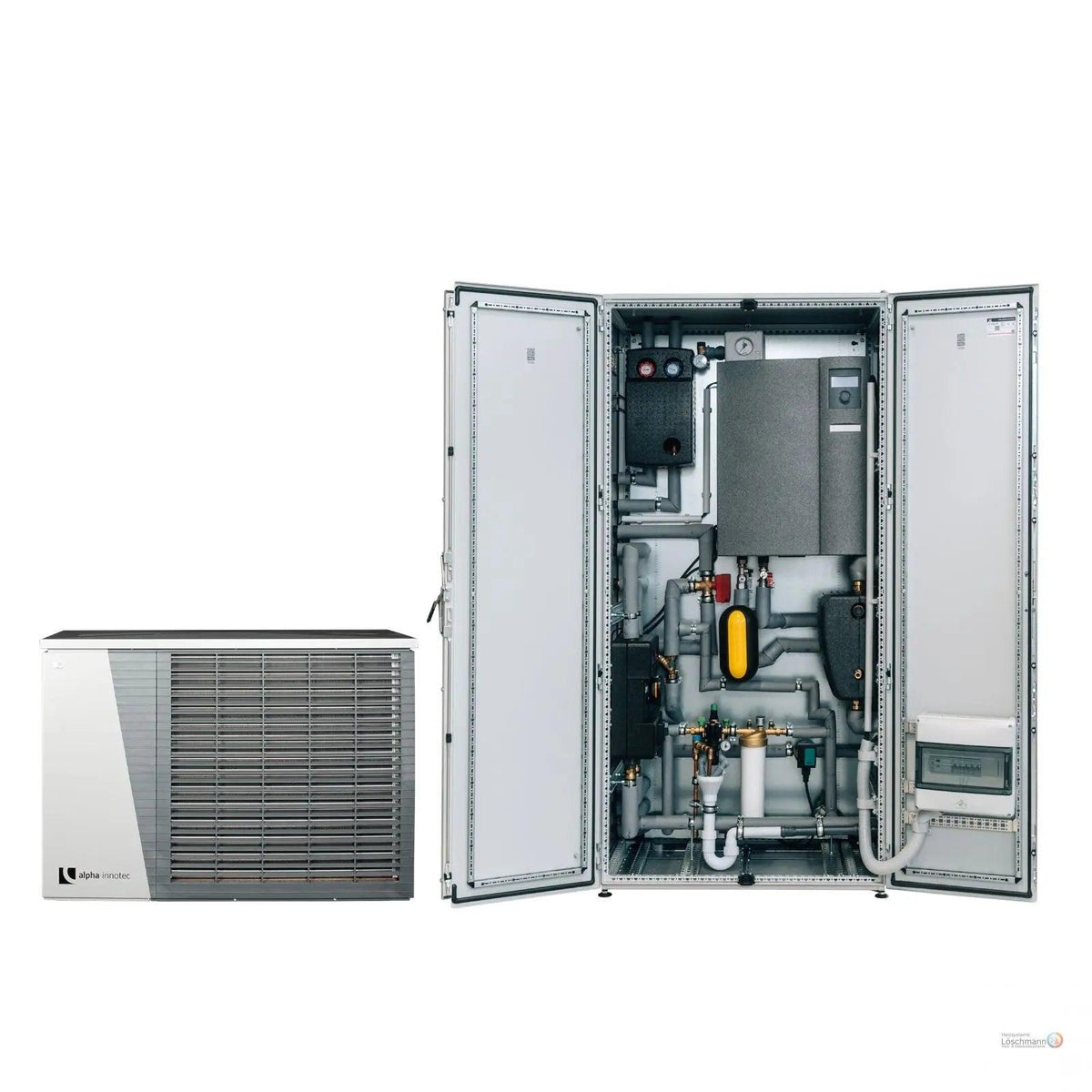

Die ThermCube Premium Plus All-in-One Luft-Wasser Wärmepumpen System Speicheranschluss links bietet Ihnen eine moderne Heizlösung, die sowohl umweltfreundlich als auch kosteneffizient ist. Diese Wärmepumpe wandelt Außenluft in wertvolle Heizenergie um, und das in einem kompakten Design, das sich leicht integrieren lässt. Durch den speziellen Speicheranschluss auf der linken Seite wird die Installation vereinfacht. So können Sie Ihre Heizkosten erheblich senken, weil die Wärmepumpe sehr effektiv arbeitet.
Vorteile der Energieeffizienz
Einer der größten Vorteile der ThermCube Premium Plus Wärmepumpe ist ihre hohe Energieeffizienz. Diese Wärmepumpe erreicht erstklassige Werte und trägt dazu bei, Ihre Energiekosten nachhaltig zu reduzieren. Sie verbraucht weniger Strom, weil sie Energie aus der Umgebung aufnimmt und diese in Wärme umwandelt. So sparen Sie nicht nur Geld, sondern unterstützen auch den Umweltschutz, weil weniger fossile Brennstoffe nötig sind.
Einfache Installation und Wartung
Die Installation des ThermCube Systems ist benutzerfreundlich gestaltet. Der Speicheranschluss ist speziell entwickelt worden, um den Installationsprozess zu vereinfachen, sodass auch weniger erfahrene Handwerker keine Probleme haben werden. Außerdem ist die Wartung der Wärmepumpe unkompliziert, weil Sie regelmäßig nur kleine Checks durchführen müssen. Dies spart nicht nur Zeit, sondern gibt Ihnen auch Sicherheit, dass Ihr Heizsystem optimal arbeitet.
