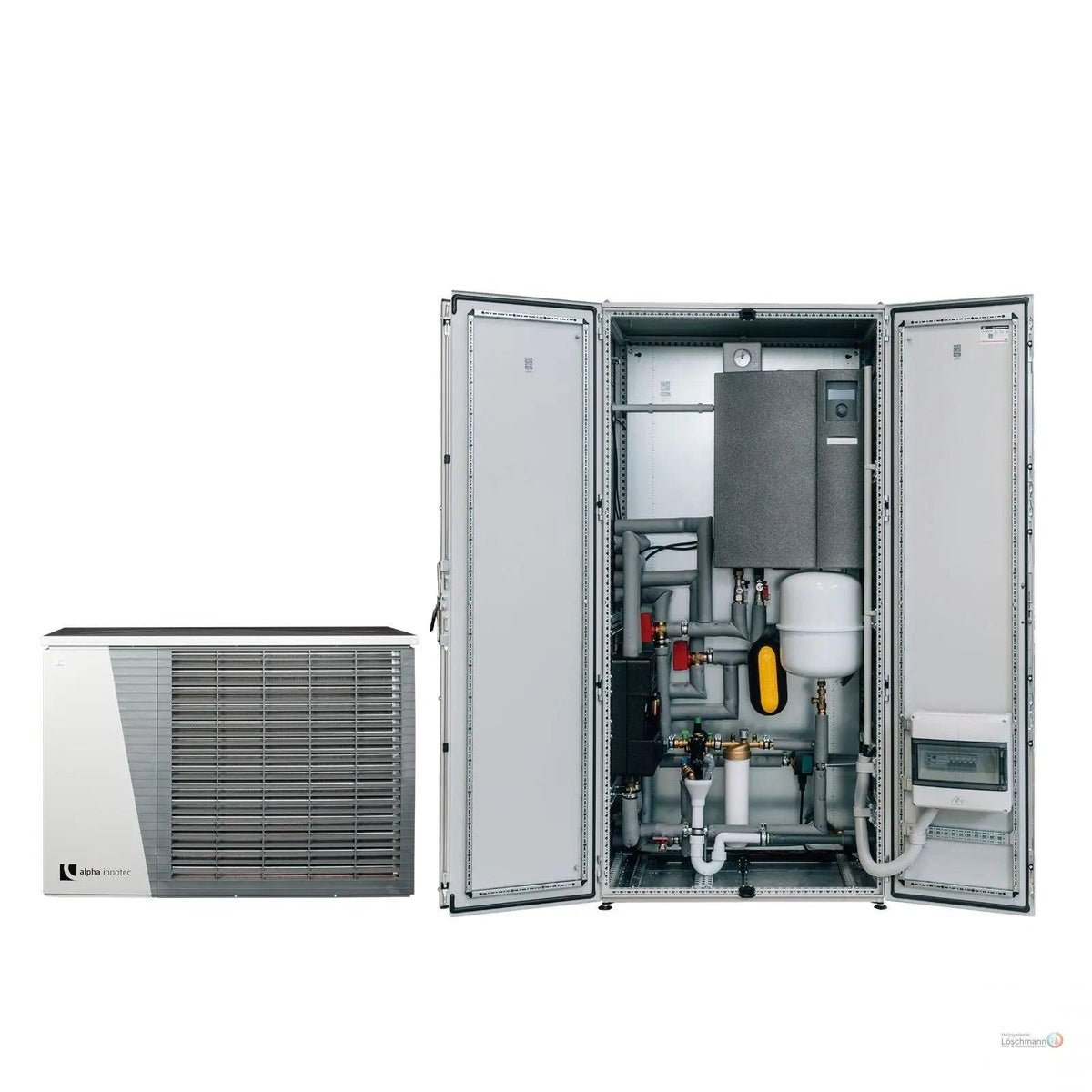

ThermCube Hybrid All-in-One Luft-Wasser Wärmepumpen System Speicheranschluss rechts

ThermCube Hybrid All-in-One Luft-Wasser Wärmepumpen System Speicheranschluss rechts

Normaler Preis €19.040,00 EUR
Normaler Preis Verkaufspreis €19.040,00 EUR
Sale Ausverkauft
Inkl. Steuern. Versand wird beim Checkout berechnet

ThermCube Hybrid All-in-One Luft-Wasser Wärmepumpen System Speicheranschluss rechts

Technische Daten

Abmessungen ThermCube Hybrid

Breite 1000 mm
Höhe 2000 mm
Tiefe 600 mm
Gewicht 250 kg

Wärmepumpenmodul - Außeneinheit

Heizleistung nach EN 14511 bei A2/W35 2,33 kW bis 8,20kW
bei A-7/W35 3,06kW bis 8,11kW
COP nach EN 14511 Teillast bei A2/W35 / A-7/W35 4,61 / 3,14
Einsatzgrenzen Heizkreis 20 bis 65 °C ab A-10 70°C
Wärmequelle -22 bis 35 °C
Luftvolumenstrom bei maximaler externer Pressung 3500 m³/h
Druckverlust bei 1150 l/h Heizwasservolumenstrom 0,07 bar
Maße (B x T x H ohne Schnittstellen und Bedienteil) 1320 x 510 x 980 mm
Gewicht gesamt 141kg
Kältemittel / Füllgewicht R290 / 1,05 kg
Schallleistungspegel min. / Nacht / max. 49dB(A)/53dB(A)/59dB(A)
Anlaufstrom: direkt / mit Sanftanlasser <5A / -

Wärmepumpenmodul - Inneneinheit

Freie Pressung bei 1150 l/h Heizwasservolumenstrom 0,07 bar
Maximaler Heizwasser-Volumenstrom 1600 l/h
Maße (B x T x H ohne Schnittstellen und Bedienteil) 610 x 365 x 725 mm
Gewicht gesamt 25kg
Schallleistungspegel 46dB(A)
Spannungscode Verdichter 1~N/PE/230V/50Hz
Spannungscode Heizelement 3 Phasen 3~N/PE/400V/50Hz
Spannungscode Steuerspannung 1~N/PE/230V/50Hz
Elektroheizelement 3 / 2 / 1 phasig 6 / 4 / 2 kW

Membran Ausdehnungsgefäß Zilmet Zilflex H 25 Liter

Volumen:  25 Liter
Membrane geprüft nach DIN EN 13831
EG-Baumusterzertifikat Ja
Anlagentemperatur max: -10 °C bis 120 °C
Membranbelastung max: + 70 °C
Anschluss: ¾ Zoll
Betriebsüberdruck max: 4 bar
Standardvordruck: 1,5 bar
Farbe: weiß

Zweiwege Pumpengruppe mit Hydra GPO 25-6-130 mit Mischventil und Stellmotor Kugelhahn DN 25

Abmessungen (L x B x H): mm 390 x 275 x 140
Anschlussabstand: mm 125
Obere Anschlüsse: 2 x IG 1"
Untere Anschlüsse: 2 x AG 1 1/2"
Maximaler Druck: bar 6
Maximale Temperatur: ° C 90
Pumpe: Hydro GPO 25-6-130
Spannung: V, Hz 1~230, 50 - 60
Strom maximal: A 0,5
Energieeffizienzindex: EEI ? 0,20
Leistungsaufnahme max.: W 65
Gewicht: kg ca. 6,9
Modell: DN 25
Durchflussrate: KVS 8
Servomotor: Nm 8

Wilo Trinkwarmwasser-Zirkulationspumpe Star-Z Nova

Werkstoffe:
Pumpengehäuse Messing (CuZn40Pb2)
Laufrad Edelstahl
Pumpenwelle Edelstahl
Lager Kohle, kunstharzimprägniert
Förderleistung:
Förderstrom max. 0,4 m3/h
Förderhöhe max. 0,9 m
Zulässige Fördermedien Trinkwasser und Wasser für Lebensmittelbetriebe
Zulässiger Einsatzbereich:
Temperaturbereich bei Einsatz in Trinkwassersystemen bei max. Umgebungstemperatur + 40 °C 70 °C
Temperaturbereich bei Einsatz in Trinkwassersystemen bei max. Umgebungstemperatur 2 bis +65 °C
max. zulässige Gesamthärte in Trinkwasserzirkulationssystemen: 20 °dH
max. zulässiger Betriebsdruck 10 bar
Rohranschlüsse:
Rohrverschraubung R 1/2
Baulänge 84 mm
Motor/Elektronik
Störaussendung EN 61000-6-3
Störfestigkeit EN 61000-6-2
Schutzart IP 42
Isolationsklasse F
Netzanschluss 1~230 V, 50/60 Hz
Drehzahl 3000 1/min
Leistungsaufnahme 1~230 V 2 - 4,5 W
Maximale Stromaufnahme 0,05 A
Motorschutz  nicht erforderlich (blockierstromfest)


Lieferumfang
  • ThermCube AI5 Hybrid mit folgenden, bereits verbauten, Komponenten:
    • Alpha Innotec Hydraulikmodul HDV 9-1/3
    • Zilfex Membran Druckausdehnungsgefäß H 25 Liter weiß
    • Zweiwege Pumpengruppe Hydra GPO mit Mischventil und Stellmotor DN25
    • Wilo Star-Z Nova Zirkulationspumpe Rp1/2
    • Kesselsicherheitsgruppe mit Sicherheitsventil, Manometer und Schnellentlüfter
    • SpiroTrap Schlammabscheider inkl. Dämmung
    • Grünbeck Füllstrecke thermaliQ:FB mit Entsalzungspatrone und Systemtrenner zur normgerechten Aufbereitung des Heizungwassers nach VDI 2035
    • Steckerfertiger Anschluss mit Sicherungskasten mit FI-Schutzschalter und B16 Sicherungsautomaten
  • Alpha Innotec Luft/Wasser-Wärmepumpe LWDV 91-1/3 Außeneinheit

Effizienz und Umweltfreundlichkeit

Das ThermCube Hybrid All-in-One Luft-Wasser Wärmepumpen System Speicheranschluss rechts

bietet eine hervorragende Energieeffizienz und senkt somit Ihre Energiekosten erheblich. Es nutzt die umgebende Luft als Hauptenergiequelle, was bedeutet, dass weniger fossile Brennstoffe benötigt werden. Deshalb ist es nicht nur budgetfreundlich, sondern auch umweltfreundlich, da es hilft, CO2-Emissionen zu reduzieren.

Benutzerfreundliche Installation

Die Installation des ThermCube Systems ist einfach und unkompliziert. Das kompakte Design ermöglicht einen flexiblen Einbau, entweder im Außen- oder Innenbereich. Aufgrund der vorab konfigurierten Komponenten können die Installationszeiten so verkürzt werden, dass Sie schnell von den Vorteilen der Wärmepumpe profitieren können. Außerdem ist es mit verschiedenen Speichermöglichkeiten kompatibel, wodurch es an Ihre spezifischen Anforderungen angepasst werden kann.

Intelligente Steuerung und Anpassungsfähigkeit

Mit der intelligenten Steuerungstechnologie passt sich das ThermCube System automatisch den aktuellen Heiz- und Kühlbedürfnissen Ihres Hauses an. Dadurch wird der Energieverbrauch weiter optimiert, sodass Sie nicht nur Energie sparen, sondern auch den Komfort in Ihrem Zuhause erhöhen. Diese Anpassungsfähigkeit sorgt dafür, dass das System sowohl im Sommer als auch im Winter optimal funktioniert.
