Technische Daten
Abmessungen ThermCube Basic
| Breite |
800 mm |
| Höhe |
2000 mm |
| Tiefe |
600 mm |
| Gewicht |
230 kg |
Wärmepumpenmodul - Außeneinheit
| Heizleistung nach EN 14511 |
bei A2/W35 |
2,33 kW bis 8,20kW |
| bei A-7/W35 |
3,06kW bis 8,11kW |
| COP nach EN 14511 Teillast |
bei A2/W35 / A-7/W35 |
4,61 / 3,14 |
| Einsatzgrenzen |
Heizkreis |
20 bis 65 °C ab A-10 70°C |
| Wärmequelle |
-22 bis 35 °C |
| Luftvolumenstrom bei maximaler externer Pressung |
3500 m³/h |
| Druckverlust bei 1150 l/h Heizwasservolumenstrom |
0,07 bar |
| Maße (B x T x H ohne Schnittstellen und Bedienteil) |
1320 x 510 x 980 mm |
| Gewicht gesamt |
141kg |
| Kältemittel / Füllgewicht |
R290 / 1,05 kg |
| Schallleistungspegel |
min. / Nacht / max. |
49dB(A)/53dB(A)/59dB(A) |
| Anlaufstrom: direkt / mit Sanftanlasser |
<5A / - |
Wärmepumpenmodul - Inneneinheit
| Freie Pressung bei 1150 l/h Heizwasservolumenstrom |
0,07 bar |
| Maximaler Heizwasser-Volumenstrom |
1600 l/h |
| Maße (B x T x H ohne Schnittstellen und Bedienteil) |
610 x 365 x 725 mm |
| Gewicht gesamt |
25kg |
| Schallleistungspegel |
46dB(A) |
| Spannungscode Verdichter |
1~N/PE/230V/50Hz |
| Spannungscode Heizelement 3 Phasen |
3~N/PE/400V/50Hz |
| Spannungscode Steuerspannung |
1~N/PE/230V/50Hz |
| Elektroheizelement 3 / 2 / 1 phasig |
6 / 4 / 2 kW |
Membran Ausdehnungsgefäß Zilmet Zilflex H 25 Liter
| Volumen: |
25 Liter |
| Membrane geprüft nach |
DIN EN 13831 |
| EG-Baumusterzertifikat |
Ja |
| Anlagentemperatur max: |
-10 °C bis 120 °C |
| Membranbelastung max: |
+ 70 °C |
| Anschluss: |
¾ Zoll |
| Betriebsüberdruck max: |
4 bar |
| Standardvordruck: |
1,5 bar |
| Farbe: |
weiß |
Zweiwege Pumpengruppe mit Hydra GPO 25-6-130 ohne Mischventil Kugelhahn DN 25
| Abmessungen (L x B x H): |
390 x 275 x 140 mm |
| Anschlussabstand: |
125 mm |
| Obere Anschlüsse: |
2 x IG 1" |
| Untere Anschlüsse: |
2 x AG 1 1/2" |
| Maximaler Druck: |
6 bar |
| Maximale Temperatur: |
90° C |
| Pumpe: |
Hydro GPO 25-6-130 |
| Spannung: |
1~230 V, 50 - 60 Hz |
| Strom maximal: |
0,5 A |
| Energieeffizienzindex: |
EEI ? 0,20 |
| Leistungsaufnahme max.: |
65 W |
| Gewicht: |
ca. 5,3 kg |
| Modell: |
DN 25 |
Wilo Trinkwarmwasser-Zirkulationspumpe Star-Z Nova
| Werkstoffe: |
| Pumpengehäuse |
Messing (CuZn40Pb2) |
| Laufrad |
Edelstahl |
| Pumpenwelle |
Edelstahl |
| Lager |
Kohle, kunstharzimprägniert |
| Förderleistung: |
| Förderstrom max. |
0,4 m3/h |
| Förderhöhe max. |
0,9 m |
| Zulässige Fördermedien |
Trinkwasser und Wasser für Lebensmittelbetriebe |
| Zulässiger Einsatzbereich: |
| Temperaturbereich bei Einsatz in Trinkwassersystemen bei max. Umgebungstemperatur + 40 °C |
70 °C |
| Temperaturbereich bei Einsatz in Trinkwassersystemen bei max. Umgebungstemperatur |
2 bis +65 °C |
| max. zulässige Gesamthärte in Trinkwasserzirkulationssystemen: |
20 °dH |
| max. zulässiger Betriebsdruck |
10 bar |
| Rohranschlüsse: |
| Rohrverschraubung |
R 1/2 |
| Baulänge |
84 mm |
Lieferumfang
- ThermCube AI3 Basic mit folgenden, bereits verbauten, Komponenten:
- Alpha Innotec Hydraulikmodul HDV 9-1/3
- Zilfex Membran Druckausdehnungsgefäß H 25 Liter weiß
- Zweiwege Pumpengruppe Hydra GPO ohne Mischventil DN25
- Wilo Star-Z Nova Zirkulationspumpe Rp1/2
- Kesselsicherheitsgruppe mit Sicherheitsventil, Manometer und Schnellentlüfter
- SpiroTrap Schlammabscheider inkl. Dämmung
- Grünbeck Füllstrecke thermaliQ:FB mit Entsalzungspatrone und Systemtrenner zur normgerechten Aufbereitung des Heizungwassers nach VDI 2035
- Steckerfertiger Anschluss mit Sicherungskasten mit FI-Schutzschalter und B16 Sicherungsautomaten
- Alpha Innotec Luft/Wasser-Wärmepumpe LWDV 91-1/3 Außeneinheit
Effiziente Heiz- und Kühllösung

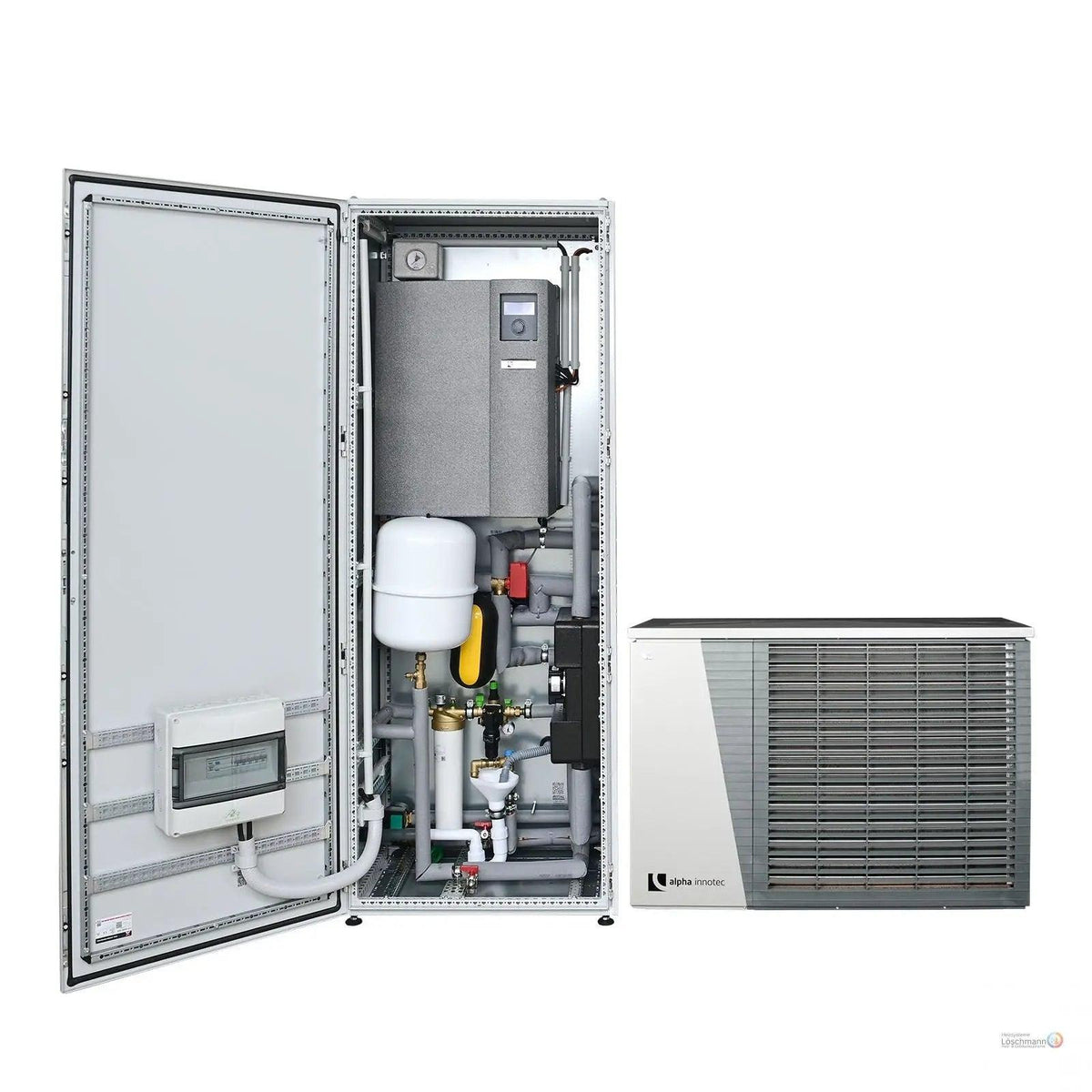

Das ThermCube Basic All-in-One Luft-Wasser Wärmepumpen System Speicheranschluss rechts bietet eine effiziente Lösung für die Beheizung und Kühlung Ihrer Räume. Dieses System nutzt die Umgebungsluft, um Energie zu gewinnen, was nicht nur energiesparend, sondern auch umweltfreundlich ist. Mit einer hohen Effizienz ermöglicht es Ihnen, die Heizkosten deutlich zu reduzieren, sodass Sie mehr Geld sparen können.
Einfach zu installieren und zu bedienen
Dieses Wärmepumpensystem ist so konzipiert, dass es einfach zu installieren und zu bedienen ist. Die kompakte Bauweise ermöglicht eine flexible Montage, sodass es in unterschiedlichen Gebäudetypen eingesetzt werden kann. Die benutzerfreundliche Steuerung sorgt dafür, dass Sie die Temperatur mühelos einstellen können, wodurch der Komfort in Ihrem Zuhause erhöht wird.
Nachhaltige Energiequelle für Ihr Zuhause
Mit dem ThermCube Basic All-in-One System tragen Sie aktiv zum Umweltschutz bei, weil es die natürlichen Ressourcen effizient nutzt. Da es mit erneuerbaren Energien arbeitet, reduzieren Sie Ihren CO2-Fußabdruck und unterstützen die nachhaltige Entwicklung. Dieses System ist nicht nur eine Investition in Ihr Zuhause, sondern auch in eine grünere Zukunft.
